Eric vertelt meer over het maken van een dimensie zonder tekst in Revit:

Vaak moeten bij maatvoering notities worden toegevoegd of een indicator die aangeeft dat een notitie verwijst naar een gebied tussen twee punten. Dan kan een dimensie zonder waarde handig kan zijn, waar dan een notitie aan toegevoegd kan worden. Dit is anders dan het gebruik van de optie Replace with Text, omdat een notitie meestal te lang is om binnen de dimensie te passen.

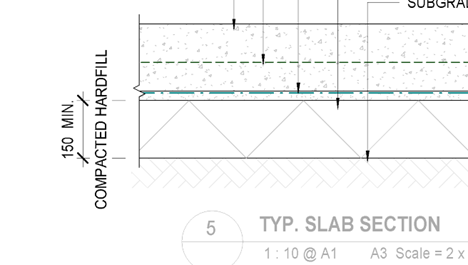

Bekijk bijvoorbeeld de onderstaande situatie:

Dit ziet er niet zo netjes uit. We zouden in dit geval de optie Replace with Text kunnen gebruiken en de velden "Above" en "Below" kunnen gebruiken, maar een andere oplossing is om een lege dimensie te gebruiken.

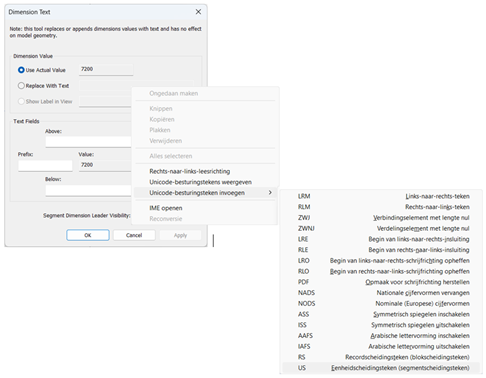

Om dit te doen, moeten we dubbelklikken op de maatvoering en dan met de rechtermuisknop klikken in het veld Replace with Text. Ga naar beneden naar het Unicode-bestruingstekens invoegen en klik in de vervolgkeuzelijst op US Eenheidscheidingteken (segmentscheidingsteken).

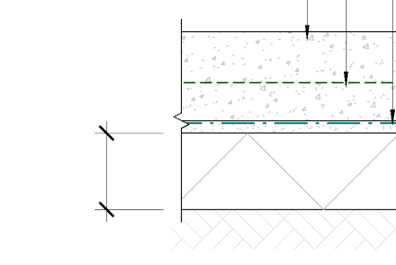

Dit zorgt ervoor dat het Replace with Text veld leeg blijft. Klik op OK.

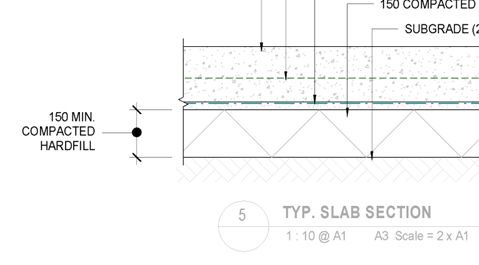

Voeg nu gewoon een notitie toe met behulp van tekst met eventueel een leader.

Het is dus relatief eenvoudig om lege dimensies te maken in Revit.
